Apakah kelebihan PCB tegar yang tertunggak berbanding PCB biasa?

2025-04-24

PCB multilayer (papan litar bercetak) digunakan secara meluas untuk pendawaian litar multi-lapisan dan sambungan dalam peranti elektronik. Kegunaan utamanya termasuk tetapi tidak terhad kepada perkara berikut:


Pertama, PCB multilayer membolehkan reka bentuk litar yang lebih kompleks dalam ruang yang terhad. Dengan meningkatkan bilangan lapisan, pereka boleh mengatur litar dan isyarat antara lapisan yang berbeza, dengan itu


Mengurangkan gangguan bersama dan meningkatkan integriti isyarat. Ini amat penting dalam aplikasi frekuensi tinggi dan berkelajuan tinggi, seperti komputer, peralatan komunikasi, dan elektronik pengguna mewah.


Kedua, semasa menyediakan pengasingan elektrik,PCB tegar berbilang lapisanjuga boleh mengurangkan saiz dan berat keseluruhan papan litar secara berkesan. Untuk peranti elektronik kecil seperti telefon pintar, tablet, dan peranti tertanam, PCB multilayer boleh menyokong fungsi kompleks tanpa mengambil terlalu banyak ruang, yang membantu merancang produk yang lebih ringan dan lebih mudah alih.

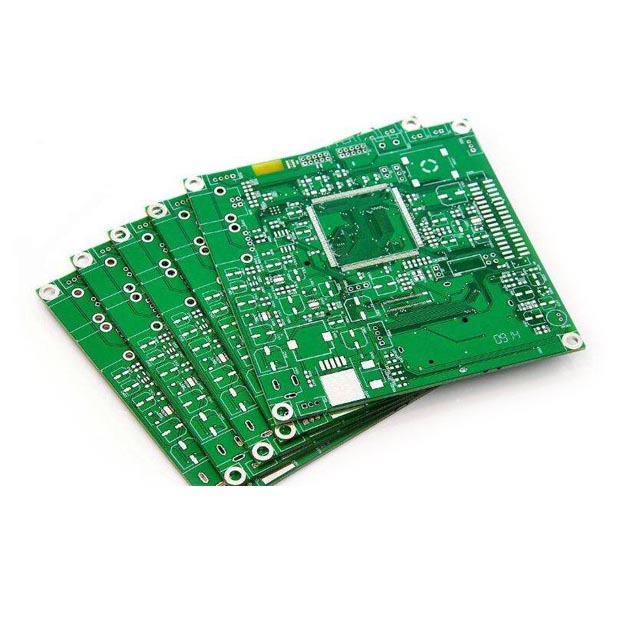

Multiply-Layer Rigid PCB

Di samping itu, PCB multilayer juga meningkatkan fleksibiliti proses pembuatan. Pereka boleh mengedarkan modul berfungsi yang berbeza dalam lapisan yang berlainan untuk memudahkan perhimpunan dan ujian berikutnya. Terutamanya dalam bidang seperti automotif, elektronik perubatan, dan kawalan perindustrian yang memerlukan kebolehpercayaan dan kestabilan, ketahanan yang tinggi dan kelebihan pendawaian kepadatan tinggiPCB tegar berbilang lapisansangat menonjol.


Perbezaan terbesar antaraPCB tegar berbilang lapisanPapan dan papan satu sisi dan dua sisi adalah penambahan kuasa dalaman dan lapisan tanah. Rangkaian kuasa dan tanah terutamanya dialihkan pada lapisan kuasa. Pada papan multilayer PCB, terdapat logam konduktif di kedua -dua belah setiap lapisan substrat, dan pelekat khas digunakan untuk menyambungkan papan bersama -sama, dan terdapat bahan penebat di antara setiap papan. Walau bagaimanapun, pendawaian multilayer PCB terutamanya berdasarkan lapisan atas dan bawah, ditambah dengan lapisan pendawaian tengah. Oleh itu, reka bentuk papan PCB yang tegar pada dasarnya pada dasarnya sama dengan kaedah reka bentuk papan dua sisi. Kuncinya adalah bagaimana untuk mengoptimumkan pendawaian lapisan elektrik dalaman untuk membuat pendawaian papan litar lebih munasabah. Produk yang tidak dapat dielakkan pembangunan pelbagai fungsi, kapasiti besar dan jumlah kecil.


PCB adalah papan litar yang dihasilkan dengan cara yang sama untuk mencetak, jadi PCB biasa terikat bersama dalam beberapa lapisan, dan setiap lapisan mempunyai substrat penebat resin dan lapisan litar logam. PCB yang paling asas dibahagikan kepada 4 lapisan. Litar atas dan bawah adalah litar berfungsi, mengatur litar dan komponen yang paling penting, dan dua litar tengah adalah lapisan tanah dan lapisan kuasa. Kelebihannya ialah ia boleh membuat pembetulan ke garisan isyarat dan gangguan perisai yang lebih baik. Secara umumnya, 4 lapisan sudah cukup untuk operasi biasa PCB, jadi 6 lapisan, 8 lapisan, dan 10 lapisan sebenarnya menambah lebih banyak lapisan litar untuk meningkatkan kapasiti elektrik PCB, iaitu, kapasiti galas tekanan.


Oleh itu, peningkatan bilangan lapisan PCB bermakna lebih banyak litar boleh direka bentuk di dalamnya. Untuk ingatan, bilakah anda perlu meningkatkan bilangan lapisan PCB? Mengikut perkara di atas, jelas apabila kuasa elektrik PCB terlalu kuat atau terlalu tinggi. Bilakah voltan dan arus PCB memori yang paling kuat? Pemain yang telah bermain overclocking akan tahu bahawa jika memori ingin mencapai prestasi yang lebih baik, ia mesti ditekan untuk meningkatkan kekerapan operasi. Oleh itu, tidak sukar bagi kita untuk menyimpulkan bahawa apabila memori boleh digunakan pada frekuensi tinggi atau overclocked.
